Lors de la manutention de matériaux en vrac, la bande transporteuse elle-même retient l'attention. C’est visible, coûteux et évidemment essentiel aux opérations. Pourtant, les composants qui soutiennent la bande (le convoyeur transportant les ensembles de rouleaux qui supportent la charge de milliers de tonnes de matériaux jour après jour) déterminent la durée de vie de la bande plus directement que tout autre facteur. Un rouleau porteur de convoyeur mal aligné ou grippé crée un point d'usure qui érode le revêtement de la courroie, génère de la chaleur, augmente la consommation d'énergie et provoque finalement un remplacement prématuré de la courroie, coûtant des dizaines de milliers de dollars.

Rouleau porteur de convoyeurles fabricants ont répondu avec des conceptions spécialisées répondant à des défis opérationnels spécifiques : accumulation de matériaux, suivi des bandes, résistance aux chocs et corrosion environnementale. Parmi ces variantes spécialisées, le rouleau fou en spirale, le rouleau fou à peigne parallèle, le rouleau fou de type V inversé et le rouleau fou de convoyeur en céramique servent chacun à des applications distinctes. Ces types de rouleaux porteurs de convoyeurs partagent des éléments de fabrication communs (tuyaux soudés à haute fréquence, joints en nylon haute densité, roulements et acier rond), mais diffèrent par la configuration de surface et l'optimisation fonctionnelle.

Pourquoi la sélection des rouleaux de transport du convoyeur est importante

Un système de convoyeur est aussi fiable que son train de rouleaux porteur. Le rouleau porteur du convoyeur soutient la bande et la charge de matériau tout en maintenant un bon alignement de la bande. Lorsqu’un rouleau tombe en panne, les conséquences se cascadent :

• Dommages à la courroie : un rouleau porteur du convoyeur grippé devient une surface abrasive stationnaire, creusant une rainure dans le couvercle de la courroie mobile.
• Traînée accrue : les rouleaux immobiles ou à haute résistance augmentent la consommation électrique du moteur d'entraînement
• Déversement de matériaux : des rouleaux mal alignés entraînent un mauvais alignement de la courroie et déversent le matériau sur le côté du système.
• Contraintes structurelles : une résistance inégale des rouleaux crée des variations de tension de la courroie qui mettent à rude épreuve les épissures et les entraînements.

Les conceptions spécialisées de rouleaux porteurs de convoyeurs décrites ci-dessous répondent chacune à des modes de défaillance spécifiques courants dans des industries et des applications particulières.

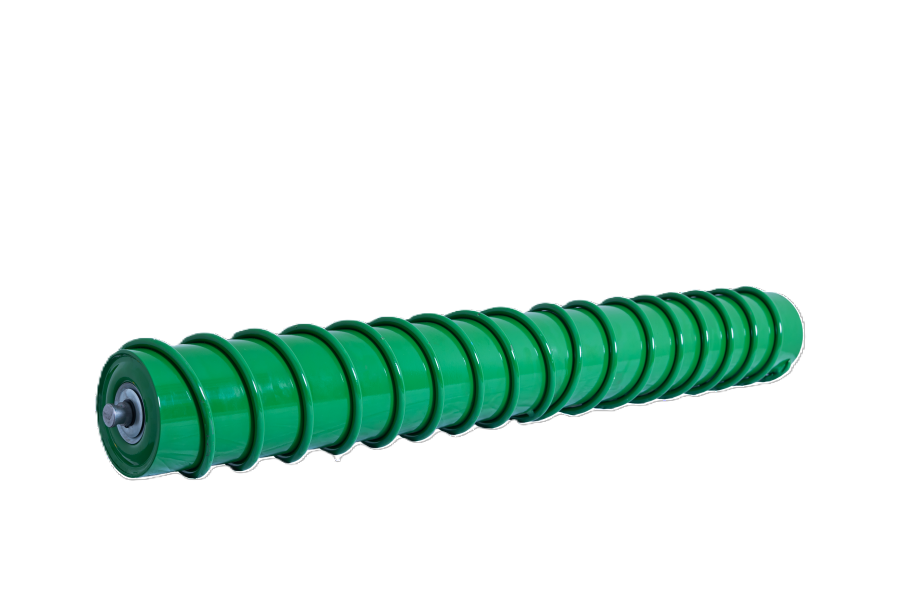

Rouleau spiralé : autonettoyant pour les matériaux collants

Le rouleau en spirale est une variante de rouleau porteur de convoyeur conçue pour les applications dans lesquelles le matériau transporté adhère à la surface de la bande. Fabriqué à partir de tuyaux soudés à haute fréquence, de joints en nylon haute densité, de ressorts hélicoïdaux, de roulements et d'acier rond, le rouleau en spirale présente une configuration de surface hélicoïdale.

Principe de fonctionnement

Lorsque la courroie passe sur le rouleau en spirale, le motif hélicoïdal crée des points de contact différentiels qui brisent la tension superficielle entre la courroie et le matériau collé. Les dépôts collants (argile, sable humide, minerai concassé avec de l'humidité) se détachent de la surface de la bande plutôt que de s'accumuler sur le rouleau porteur du convoyeur.

Applications clés

• Traitement des granulats et du sable
• Manutention d'argile et de minéraux
• Usines de préparation du charbon
• Toute bande transportant des matériaux collants ou très humides

La conception en spirale réduit le besoin de racleurs et de nettoyeurs de bande séparés, qui nécessitent eux-mêmes un entretien et un réglage. Pour les opérateurs recherchant un rouleau porteur de convoyeur doté d'une capacité d'auto-nettoyage passif, la roue folle en spirale offre une solution sans entretien.

Rouleau de peigne parallèle : nettoyage de la courroie de retour avec structure autonettoyante

Le rouleau à peigne parallèle est un type derouleau porteur de convoyeurspécialement configuré pour les applications de courroie de retour. Il est composé de tuyaux soudés à haute fréquence, de joints en nylon haute densité, d'anneaux en caoutchouc en forme de peigne, d'entretoises, de roulements et d'acier rond.

Fonction de courroie de retour

Du côté retour d'un système de convoyeur (la partie de la bande se déplaçant à vide sous le parcours de transport), les matériaux reportés peuvent s'accumuler, tomber le long du chemin de retour et créer des problèmes d'entretien. Le rouleau à peigne parallèle est un rouleau porteur de convoyeur conçu pour fixer les courroies de retour tout en fournissant une action de nettoyage active.

Caractéristiques autonettoyantes

Les anneaux en caoutchouc en forme de peigne créent une action de nettoyage mécanique sur la surface de la bande. Lorsque la courroie de retour passe sur ce rouleau porteur du convoyeur, le matériau adhéré est délogé et tombe au lieu de voyager avec la courroie jusqu'à la poulie de queue. Les principaux attributs de performance comprennent :

• Faible bruit : la conception du peigne réduit le bruit de contact par rapport aux rouleaux à surface solide
• Paroi de tube épaisse : durabilité structurelle améliorée pour le service côté retour
• Rotation flexible : la faible résistance au roulement minimise la perte de puissance
• Faible résistance : traînée de roulement réduite par rapport aux rouleaux à renvoi conventionnels

Pour les installations aux prises avec le transport de matériaux le long des chemins de retour des convoyeurs, le rouleau à peigne parallèle offre une solution de nettoyage passif qui ne nécessite aucune alimentation externe ni système de contrôle.

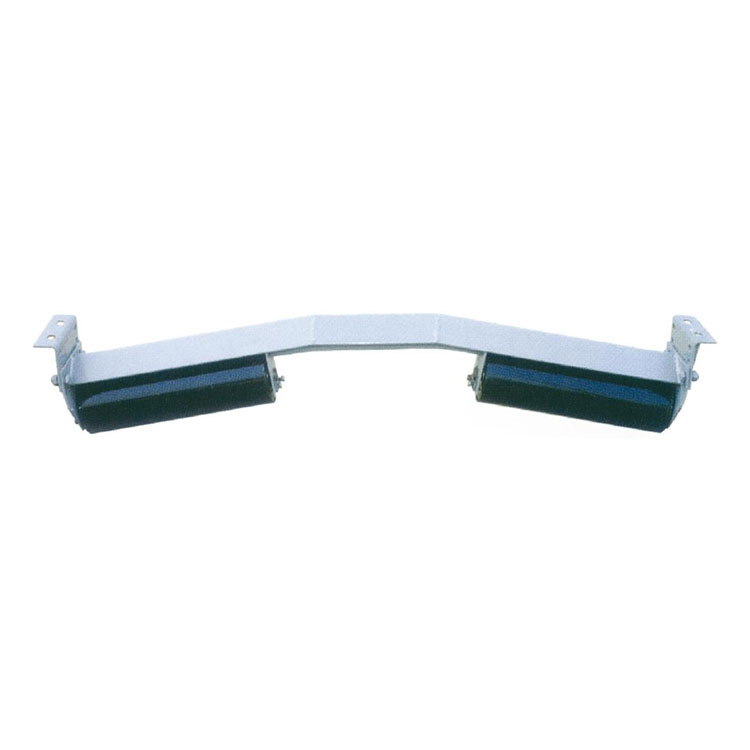

Rouleau tendeur de type V inversé : suppression et suivi de la courroie

Le rouleau de type V inversé est un rouleau de transport de convoyeur principalement utilisé pour fixer le changement d'angle de la bande de retour dans les systèmes de convoyeurs à bande. Sa fonction principale est la suppression de la courroie, empêchant celle-ci de voler vers le haut et de rayer les composants structurels.

Fonction de suppression de ceinture

Sur les convoyeurs longs, en particulier ceux comportant des sections inclinées ou des vitesses de bande élevées, la bande de retour peut se soulever des rouleaux fous en raison de la dynamique de tension de la bande ou de l'entraînement d'air. Une bande qui vole vers le haut entre en contact avec l'acier de construction (poutres transversales, longerons, passerelles) provoquant une abrasion du couvercle et des dommages potentiels aux bords de la bande.

La configuration en V inversé de ce rouleau porteur de convoyeur crée un profil qui capture la courroie et la maintient vers le bas, maintenant un contact constant tout en permettant une rotation libre. Contrairement aux rouleaux à retour plat qui permettent un mouvement vertical de la courroie, la forme en V inversé contraint physiquement la position de la courroie.

Étanchéité et protection de l'environnement

Les deux extrémités de ce rouleau porteur de convoyeur intègrent des structures de joint labyrinthe combinées à des roulements étanches double face. Ce système à double barrière offre :

• Protection contre la poussière : les joints labyrinthes empêchent la pénétration de particules fines
• Résistance à l'eau : les joints double face excluent l'humidité dans les environnements humides
• Durée de vie prolongée des roulements : l'exclusion de la contamination est directement corrélée à la durée de vie des roulements

Pour les convoyeurs transportant des produits à rouleaux fonctionnant dans des environnements poussiéreux ou humides (mines, carrières, convoyeurs de stockage extérieurs), la qualité de l'étanchéité fait souvent la différence entre trois mois et trois ans de durée de vie.

Rouleau de convoyeur en céramique : résistance à l'abrasion et à la corrosion

Le rouleau de convoyeur en céramique est un rouleau porteur de convoyeur construit avec des surfaces en oxyde d'aluminium (alumine) plutôt qu'en acier ou en caoutchouc. Cette sélection de matériaux offre des avantages spécifiques pour les applications agressives.

Propriétés des matériaux

La céramique d'oxyde d'aluminium (Al₂O₃) offre :

• Dureté élevée : dépasse 80 sur l'échelle Rockwell HRA, nettement plus dur que l'acier
• Résistance aux acides : Insensible aux solutions acides qui corrodent les rouleaux en acier
• Résistance aux alcalis : Chimiquement stable dans les environnements basiques
• Résistance à l'abrasion : survit au contact avec des matériaux tranchants et durs qui pourraient entailler l'acier ou le caoutchouc.

Applications appropriées

Le rouleau de transport du convoyeur en céramique est largement utilisé dans les mines, le sable et le gravier, la métallurgie de l'acier, l'industrie chimique et d'autres industries où :

• Les matériaux à haute dureté (minerai de fer, taconite, granit) usent rapidement les rouleaux en acier.
• Les environnements corrosifs (usines d’engrais, manipulation de produits chimiques) attaquent les surfaces en acier
• Les vitesses élevées des bandes accélèrent l'usure des surfaces des rouleaux porteurs des convoyeurs conventionnels

Compromis

Les rouleaux en céramique coûtent généralement plus cher que les rouleaux en acier et sont plus lourds, ce qui nécessite de prendre en compte la capacité d'entraînement par courroie et le support structurel. Cependant, pour les opérations nécessitant des remplacements de rouleaux tous les quelques mois en raison de l'abrasion, la durée de vie prolongée de la céramique justifie souvent le supplément. Le rouleau porteur du convoyeur en céramique offre des intervalles plus longs entre les remplacements, réduisant ainsi les coûts de main-d'œuvre et les temps d'arrêt pour la maintenance.

Indicateurs communs de qualité de fabrication

Sur tous les types de rouleaux porteurs de convoyeurs (spirale, peigne, V inversé, céramique), certaines caractéristiques de fabrication indiquent la qualité, quelle que soit la configuration.

Tuyau soudé à haute fréquence

Le corps du tube d'un rouleau porteur de convoyeur doit être droit, rond et avoir une épaisseur de paroi constante. Le soudage à haute fréquence produit un joint avec un minimum de bavures internes et une métallurgie cohérente. Des tubes de mauvaise qualité provoquent une excentricité des rouleaux, créant des vibrations et un flottement de la courroie.

Joints en nylon haute densité

Les joints excluent la contamination. Les joints à faible densité absorbent l’humidité, gonflent et perdent de leur efficacité. Le nylon haute densité maintient la stabilité dimensionnelle, retient le lubrifiant et empêche les contaminants d'entrer. Le joint du rouleau porteur du convoyeur est souvent le composant qui détermine la durée de vie.

Roulements

Les roulements étanches double face (également appelés roulements scellés à vie) sont pré-lubrifiés et ne nécessitent aucun entretien. La sélection des roulements à rouleaux du convoyeur doit correspondre aux exigences de charge et de vitesse ; les roulements sous-dimensionnés tombent en panne prématurément, tandis que les roulements surdimensionnés augmentent inutilement les coûts.

Acier rond

Les extrémités d'arbre et les surfaces de montage des roulements nécessitent une bonne rondeur et une bonne finition de surface. Des arbres imprécis créent un désalignement, chargeant les roulements de manière inégale et provoquant une défaillance précoce de l'ensemble de rouleaux porteurs du convoyeur.
